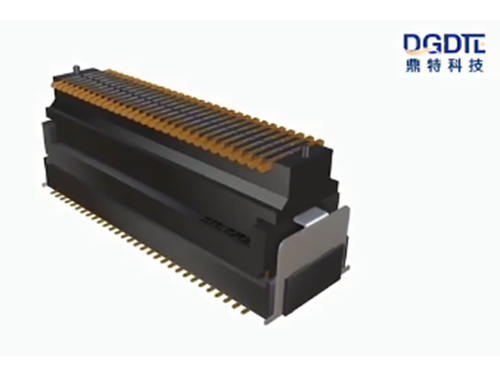

BTB連接器是連接器的一種產品類型,與其他類型的連接器相比,BTB連接器不僅傳輸能力最強,而且還有著輕薄、高頻傳輸穩定、無需焊接、降噪等特點。從性能上來說,BTB連接器有著超強的耐腐蝕性和優越的耐環境性,既具備了柔性連接的優點,又承擔著信號轉化功能,作為電子元器件之間連接的橋梁,性能十分優秀。
BTB連接器在選擇時可以從pin數、pitch值以及所具有的基本性能入手,例如電氣性能、環境性能、機械性能。
BTB連接器的pin數和pitch值是選擇時的基本依據,可根據需要連接的信號數量來選擇pin數,應用在消費電子領域中的BTB連接器,越來越向著小pitch化發展;BTB連接器的電氣性能主要體現在四個方面,接觸電阻、絕緣電阻、極限電流和抗電強度,在接通大功率的電源的時候,需要留意BTB連接器的極限電流,在傳輸高頻信號時則需要留意其接觸電阻;BTB連接器的環境性能有耐溫濕、耐鹽霧、熱沖擊等等,根據應用環境的不同,對BTB連接器的要求側重點也不同;BTB連接器的機械性能是指拔插力、機械防呆、振動、端子保持力等等。
智能手機BTB連接器以窄間距為主,其高性能、高精密度、小體積的優點,符合當下智能手機超薄化、高性能化的發展趨勢。在未來,BTB連接器不僅從外形結構上優化,還將在性能上有大的突破,隨著數字化、無線化技術的展開,BTB連接器也將由傳統的連接方式轉化為無線傳輸。小而精密的BTB連接器,能達到更高的安全性能,除了高速傳輸外,還有著將電信號轉化成光信號并且具有屏蔽的功能。
5G時代的到來和智能手機功能模塊的增多,對于BTB連接器的需求有增無減,BTB連接器產能上漲,在一定程度上進入了上升周期。從性能和市場需求綜合來看,BTB連接器可謂有著巨大的市場空間和滲透力,未來可涉足的領域更寬廣。
彈片微針模組支持BTB連接器測試中微小間距接觸模塊及大電流導通模塊。間距值最小可達到0.15mm,電流范圍最大可達到50A。
大電流彈片微針模組是一體成型的彈片設計,能在BTB連接器測試中對公母座進行穩定連接。不同頭型的彈片在BTB連接器測試時應用的模式也不同。
BTB連接器在不同的應用領域性能表現也不同。5G生態發展下,智能手機中對BTB連接器的需求在不斷增長,在連接上,要做到堅固連接、高可靠連接、高速傳輸以及抗干擾能力;在結構設計上,要做到超低高度和精密化、小型化、超薄化。

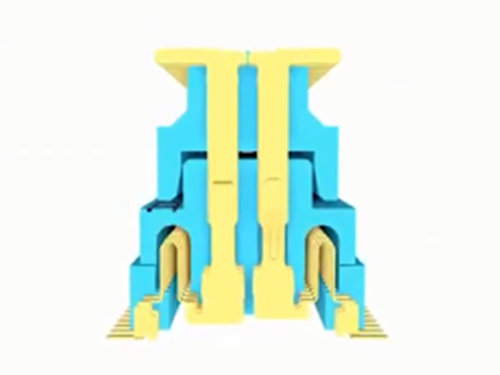

1. 將鋸齒型的彈片連接BTB連接器公座,在測試時,彈片微針模組的彈片與BTB連接器彈片頂部多點接觸,可保證接觸的穩定性。
2. 將尖頭型的彈片用于BTB連接器母座,測試時彈片頭部插入BTB連接器內彈片開口之間,對BTB連接器產生一定的張開量,使彈片微針模組的彈片接觸面與BTB連接器彈片兩面一直保持接觸狀態,保證測試的穩定性。
彈片微針模組頭型的自清潔能力設計,免去了人工維護的時間和物力成本,能夠使BTB連接器測試保持長期的穩定性。彈片微針模組采用的材質是鎳合金/鈹銅,具有高精度、持久耐磨的特性,機械壽命高達20w次,能有效提高測試效率,降低測試成本。
